隧道壁自動打孔裝備機械臂

打孔機械臂性能參數表

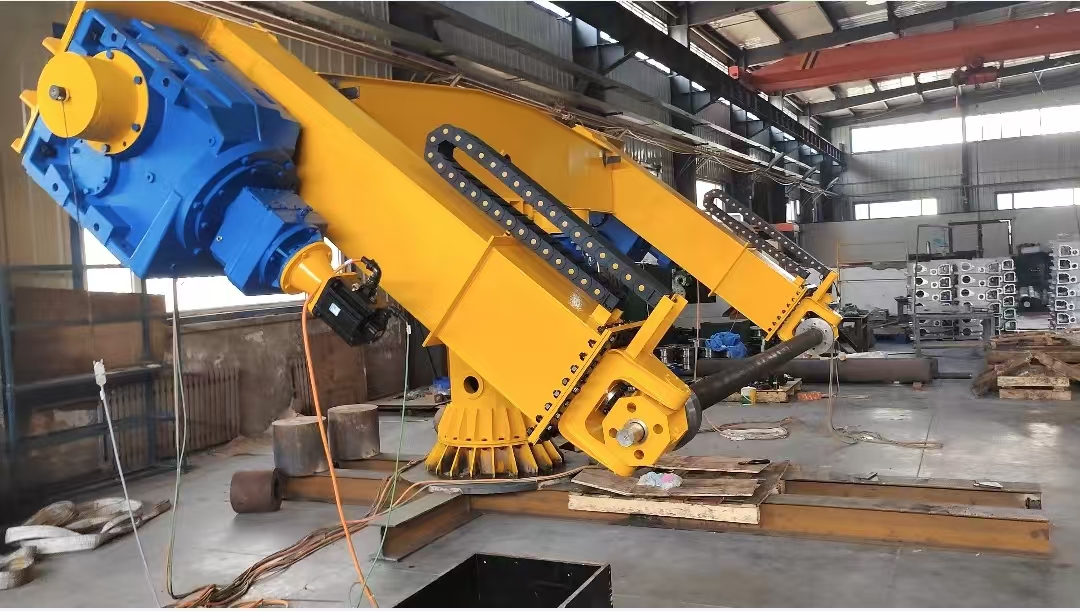

打孔機械臂是在高鐵隧道內使用，有兩個對稱設置的機械手臂(前臂、后臂)，將一個長3.96m、重500kg的鉆孔作業平臺送到打孔作業工位。打孔機械臂安裝在工程車專用底盤上，機械臂全部收回狀態不影響車輛運輸極限尺寸。

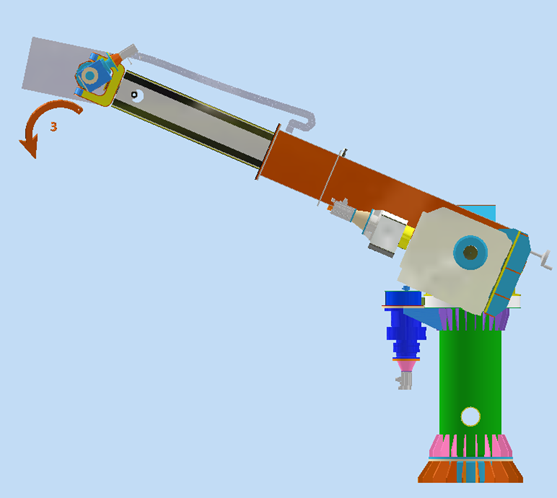

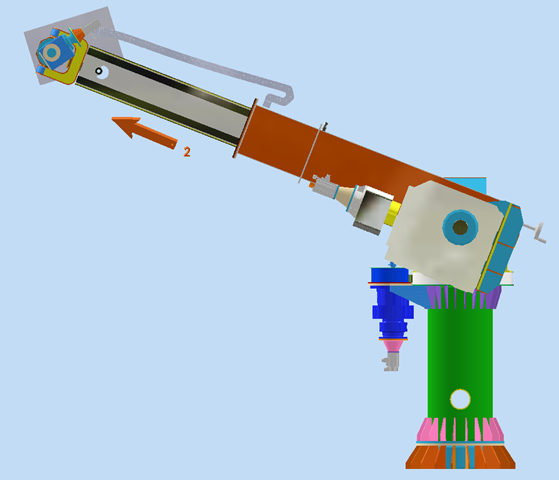

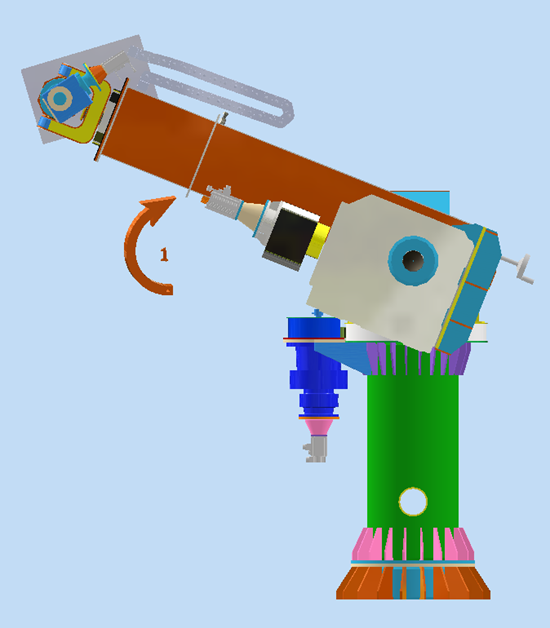

孔機械臂由運輸狀態到打孔工作位一鍵自動打開到位，各機構的動作順序（有同時聯動）：前后臂回轉機構同步運行—前后伸縮臂同步運行—平臺回轉機構運行—各機構自動調整到上次打孔工作位的記憶姿態，重復定位精度±1mm，重復定位角度±0.2°，如果無需姿態調整即可打孔作業，如需要姿態調整由人工調整后進入新的記憶姿態。

打孔機械臂由打孔工作姿態收回到運輸狀態一鍵自動收回，各機構的動作順序（有同時聯動）：前后伸縮臂同步運行—平臺回轉機構運行—前后臂回轉機構同步運行—各機構自動調整到上次運輸狀態的記憶姿態（可作為永久記憶姿態），重復定位精度±1mm，重復定位角度±0.2°。
