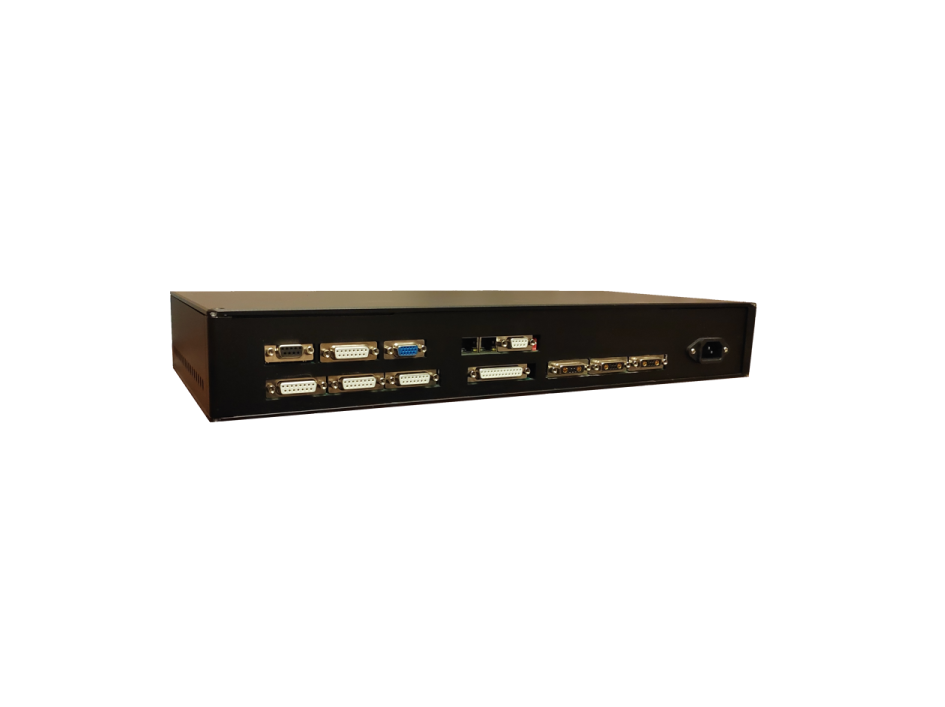

三坐標測量運動控制器
以太網TCP/IP協議
專用探針接口，檢測探針觸發信號時間達????級
選用KA511T直流伺服電機
A12A100電機驅動集成在控制系統中
控制器具有專利技術的EtherFAC總線
EtherFAC總線是自主研發的基于以太網的高速通訊總線，與上位機使用標準網口連接，兼容所有標準以太網接口。控制器上的EtherFAC接口包含IN、OUT兩個端口，多個控制器通過OUT->IN->OUT->IN的方式進行級聯擴展，可擴展256個節點，實現千軸規模的擴展。EtherFAC總線通訊功能封裝為通信組件，通信組件可以動態鏈接庫DLL的形式，任意集成到其它軟件中，通過動態鏈接庫函數將EtherFAC總線控制功能對外開放，使EtherFAC總線功能可以集成到其它軟件中，實現EtherFAC總線功能的對外開放?？刂破髟诳偩€(xiàn)上的IP地址網段可通過軟件設定，也可通過控制器上的兩個旋轉開關設置IP地址。
任意曲線插補能力為多種運動模式提供全面支持
控制器任意曲線插補運動控制能力，這為多種運動模式提供強大支持，具有JOG、PTP定位、位置跟隨、直線/圓弧插補、螺旋線插補、龍門同步、輪廓控制、無限線段進給、過彎減速、速度控制、點到點定位、連續路徑控制、螺旋控制、手輪控制等功能。
便捷的調試與用戶程序開發
提供有包含全部功能的測試軟件，使用該軟件可方便進行參數配置，調試控制器功能。我們提供了供程序開發的動態鏈接庫，并提供了詳細說明，同樣提供了基于動態鏈接庫的Labview、C++、QT等開發例程，這些支持使控制器的測試與用戶軟件開發變得簡單。
線性誤差補償
控制器內置了誤差補償函數，測試軟件也配置了誤差補償表，對于阿貝誤差、直線度誤差等線性誤差進行補償，可顯著提高定位精度。
產品參數
| AMC-FAC223E | |
| 操作系統 | Windows，linux |
| 可控軸數 | 1-3 |
| 基本軸類型 | 脈沖輸出，所有軸都帶編碼器；總線軸 |
| 最大擴展IO | 512路輸入，512路輸出 |
| 通訊界面 | EtherFAC x 2 / EtherNet x1(100M) |
| 電源輸入 | 220V交流輸入 |
| 開/閉環控制選擇 | 支持 |
| 編碼器反饋頻率 | 22MHz 雙回路 |
| 步進輸出頻率 | 10MHz |
| 擴展 | EtherFAC級聯擴展 |
| 誤差補償 | 內置 |
| 軟件 | 調試軟件 |
| 程序開發 | DLL動態鏈接庫 |
| 手控 | 手輪/觸控器 |
| 外形尺寸長x寬x高 | LxWxH：480 x 220 x 68 |

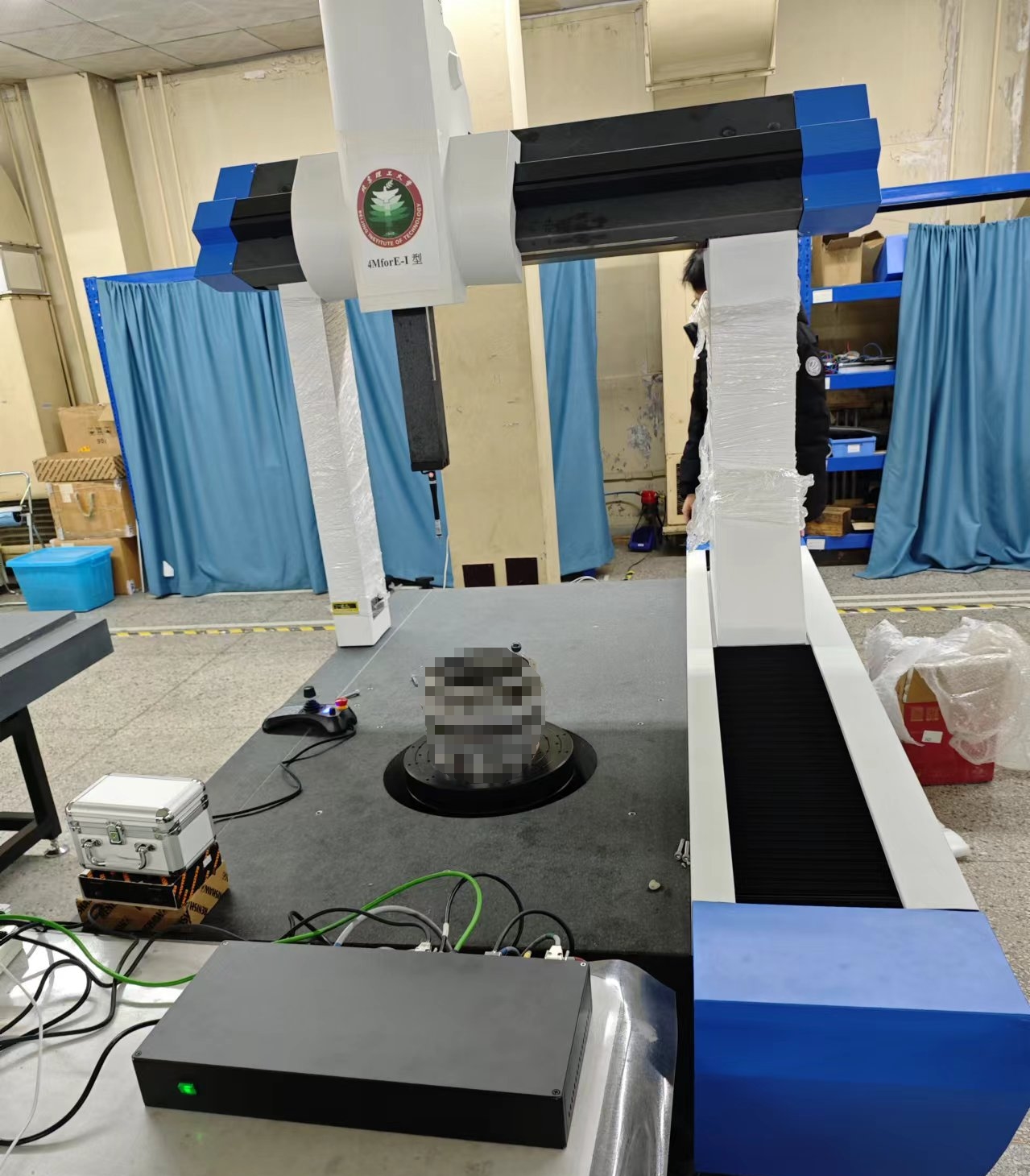

快速測量回轉體零件方案，加快了零件的測量效率，為虛擬裝配和虛擬檢測提供了數據基礎高性能裝配體系統。
