IFAC-MC610AP六軸運動控制器

立即咨詢

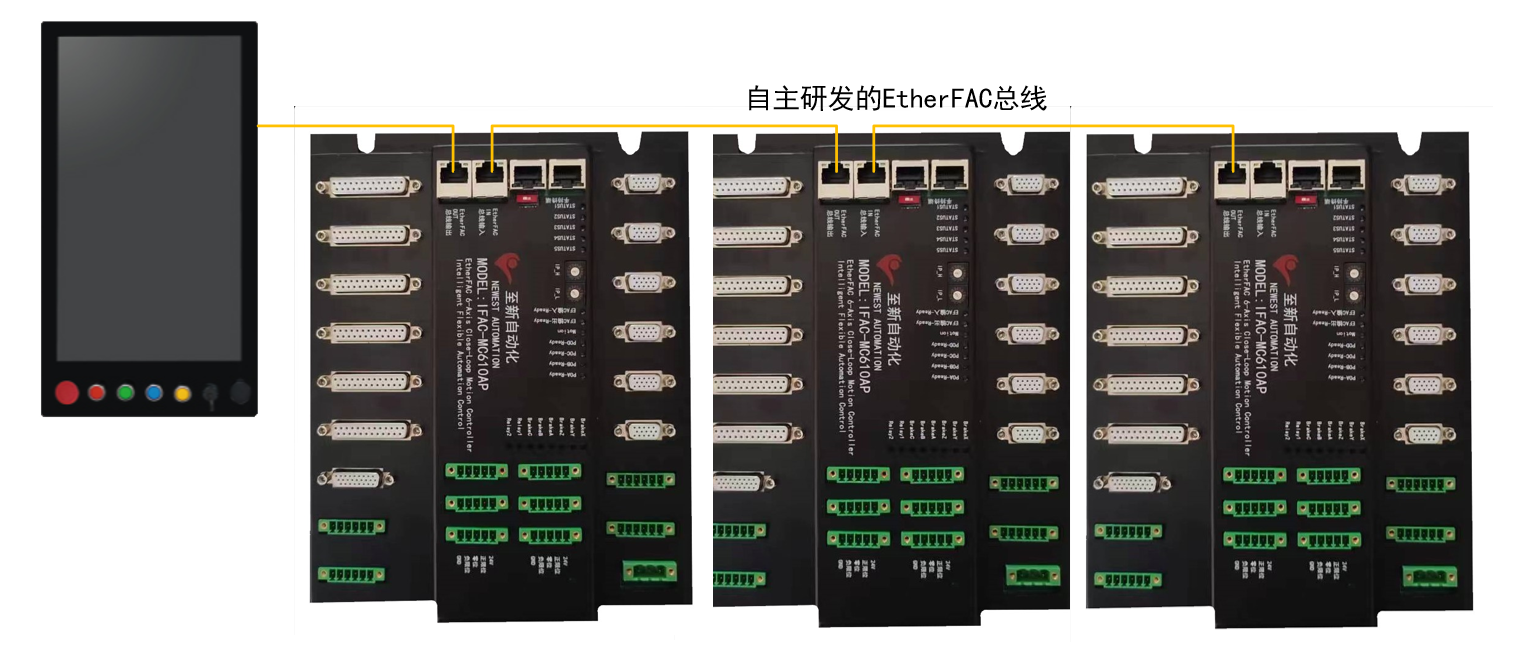

控制器具有專利技術的EtherFAC總線

EtherFAC總線是自主研發的基于以太網的高速通訊總線，與上位機使用標準網口連接，兼容所有標準以太網接口?？刂破魃系腅therFAC接口包含IN、OUT兩個端口，多個控制器通過OUT->IN->OUT->IN的方式進行級聯擴展，可擴展256個節點，實現千軸規模的擴展。EtherFAC總線通訊功能封裝為通信組件，通信組件可以動態鏈接庫DLL的形式，任意集成到其它軟件中，通過動態鏈接庫函數將EtherFAC總線控制功能對外開放，使EtherFAC總線功能可以集成到其它軟件中，實現EtherFAC總線功能的對外開放?？刂破髟诳偩€上的IP地址網段可通過軟件設定，也可通過控制器上的兩個旋轉開關設置IP地址。

任意曲線插補能力為多種運動模式提供全面支持

控制器任意曲線插補運動控制能力，這為多種運動模式提供強大支持，具有JOG、PTP定位、位置跟隨、直線/圓弧插補、螺旋線插補、龍門同步、輪廓控制、無限線段進給、過彎減速、速度控制、點到點定位、連續路徑控制、螺旋控制、手輪控制等功能。

便捷的調試與用戶程序開發

提供有包含全部功能的測試軟件，使用該軟件可方便進行參數配置，調試控制器功能。我們提供了供程序開發的動態鏈接庫，并提供了詳細說明，同樣提供了基于動態鏈接庫的Labview、C++、QT等開發例程，這些支持使控制器的測試與用戶軟件開發變得簡單。

線性誤差補償

控制器內置了誤差補償函數，測試軟件也配置了誤差補償表，對于阿貝誤差、直線度誤差等線性誤差進行補償，可顯著提高定位精度。

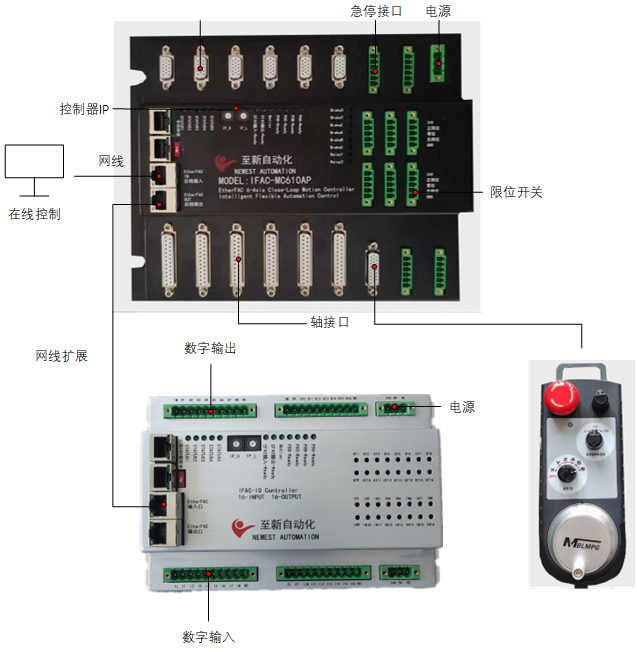

系統框圖

產品參數

產品	IFAC-MC610AP
操作系統	Windows、Linux、Ubuntu
可控軸數	1~6
通訊界面	EtherFAC x2(菊鏈?zhǔn)?/EtherNet x1(100M)
開/閉環控制選擇	支持
反饋類型	BISS-C絕對式
反饋頻率	>100k
最大輸出頻率	10MHz
ADC	無
通用IO	無
擴展ADC	EtherFAC總線擴展 (選配)
擴展I/O	EtherFAC總線擴展(選配)
線性誤差補償	內置
手控	手輪
軟件與開發	調試軟件、開放式DLL動態鏈接庫、示例程序

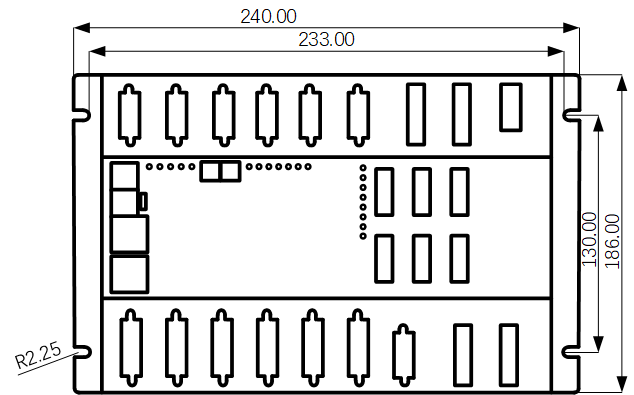

外形尺寸長x寬x高	LxWxH：240 x 186 x 44
